EMEI NVMe SSD Controller

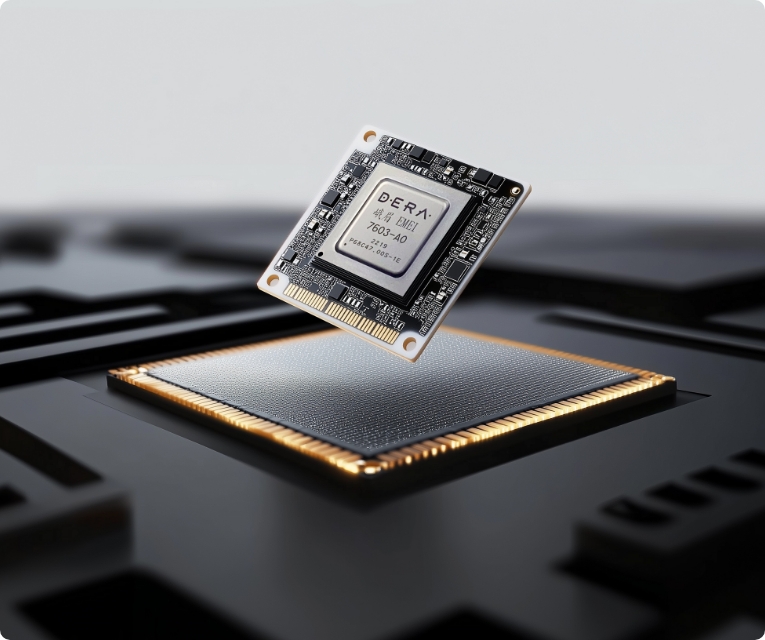

EMEI是得瑞领新自主研发的第三代面向数据中心和企业级的NVMe SSD控制器，也是得瑞领新首款支持PCIe 4.0的企业级主控

EMEI在保持得瑞领新产品高性能、高可靠性、大容量的基础上，进一步优化技术架构。通过内置CPU的算力增强，并在数据通路上提供更多加速引擎来保证业界领先的数据处理能力。EMEI采用12nm工艺技术设计，进一步降低芯片面积和功耗。

EMEI芯片支持所有主流厂商的NAND颗粒，并且支持包含ZNS在内的NVMe 2.0 协议，在实现性能隔离技术，提升产品性能的同时使产品拥有良好的设计灵活性。EMEI芯片集成了得瑞自研的LDPC纠错算法，支持端到端数据保护，内置AES及国密SM2/SM3/SM4算法引擎，为产品提供更好的可靠性和超高的性能。

功能特性 FUNCTION

遵循NVMe 2.0标准，支持PCle Single Port Gen 4.0x4/ Dual port Gen 4.0x2x2
支持NVMe可选命令及厂商定制命令，开发者可通过固件定制实现产品差异化
支持一线厂商主流NAND型号，支持ONFI 4.1和TOGGLE 4接口
支持512GB - 32TB总原始容量
最大16个NAND通道，支持1.8V/1.2V，1200 MT/s；每通道最多16个 NAND Die
最高性能可实现顺序读7GB/s、顺序写5GB/s，4KB随机读1.5M IOPS
40bit DDR控制器，带ECC保护，支持DDR4/DDR3/LPDDR4/LPDDR3，DRAM 最大容量32GB
4KB码长LDPC纠错算法
内部RAM均有ECC保护，内部数据通道有完整端到端数据保护
支持AES硬件加密，支持国密SM2/SM3/SM4，支持TRNG
支持ZNS，并实现性能隔离技术，支持CMB/PMR特性
SPI NOR (带ECC)，及多种通用接口：2路UART、5路I2C、32GPIO、2路SPI

芯片特点 Features

ECC和数据完整性

EMEI内嵌得瑞自主研发的自适应闪存纠错技术LDPC技术，在原有2K LDPC的基础上进一步突破，实现了基于4K码长的 LDPC纠错引擎，大幅提升软解码和硬解码能力。LDPC解码能力的提升，最大化保障数据可靠性，从而延长产品的寿命。除基础的ECC功能外，EMEI控制器还对内部数据通道提供了完整的保护，包括通过外置DDR，内置SRAM的ECC保护，以及完整的数据传输端到端CRC保护，除此之外，EMEI还应用PI技术，帮助用户实现从应用到硬盘之间的端到端数据完整性保护。

设计灵活度

EMEI控制器提供了灵活的设计选项。基于EMEI控制器，开发者可以在成本、功耗、性能等几个维度上实现均衡设计，实现产品差异化。根据实际的目标需求和产品定义，开发者可以在NAND通道数及容量、DRAM通道及容量、DRAM ECC开关、DRAM及/或NAND接口传输速率等各个选项之间灵活选择，实现优化组合。

支持ZNS和OpenChannel

EMEI控制器支持ZNS和OpenChannel，可以将底层NAND信息呈现给主机, 并通过固件和主机驱动的协作，可以大幅降低写放大和OP需求，并减少映射表所需内存，提升读写性能，并延长盘的寿命。
